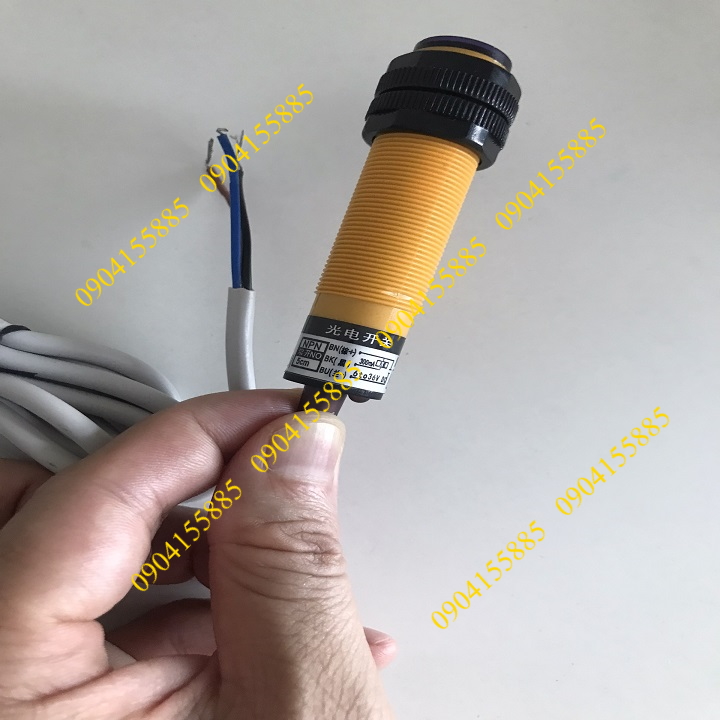

E3F-DS5C4

Mô tả

Cảm biến hồng ngoại E3F-DS5C4 dùng ánh sáng hồng ngoại để giám sát vật cản mong muốn: Khi vật cần giám sát trong vùng làm việc, E3F-DS5C4 sẽ kích hoạt ngõ ra lên mức ON báo hiệu có sự xuất hiện của vật.  Khi vật cần giám sát ở bên ngoài vùng làm việc, E3F-DS5C4 cho ngõ ra ở mức OFF. E3F-DS5C4 cho độ phản hồi nhanh và rất ít nhiễu do sử dụng mắt nhận và phát tia hồng ngoại theo tần số riêng biệt.  Khoảng cách làm việc của E3F-DS5C4 max= 5cm, có thể chỉnh khoảng cách làm việc thông qua biến trở, ngõ ra cảm biến ở dạng cực thu hở NPN, NO.

Thông số kỹ thuật

• Nguồn điện cung cấp: 6-36VDC.
• Khoảng cách phát hiện: 5cm.
• Có thể điều chỉnh khoảng cách qua biến trở.
• Dòng kích ngõ ra: 300mA.
• Ngõ ra dạng NPN, NO.
• Chất liệu sản phẩm: nhựa.
• Có led hiển thị ngõ ra màu đỏ.
• Kích thước: 1.8cm (D) x 7.0cm (L).

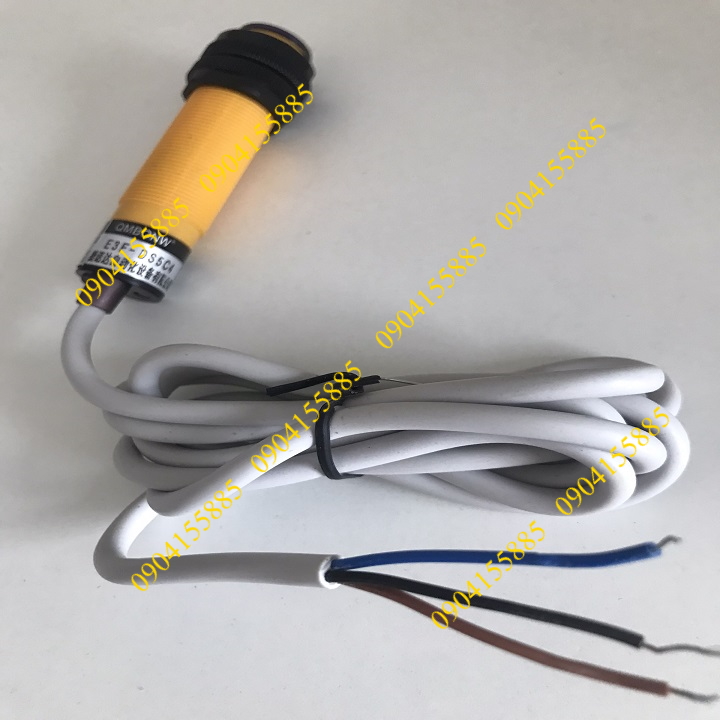

Sơ đồ chân:

1. Màu nâu: VCC, nguồn dương 6-36VDC.
2. Màu xanh dương: GND, nguồn âm 0VDC
3. Màu đen: Chân tín hiệu ngõ ra cực thu hở NPN, cần phải có trở kéo để tạo thành mức cao.
